План электрики при ремонте или новом строительстве
На мой взгляд, планирование электрики – это самый важный и ответственный этап при проведении капитального ремонта или нового строительства.
Разберем этот вопрос на примере электроснабжения дома. Почему дома, а не квартиры – потому, что в этом случае мы охватим больше подробностей и нюансов, которые можно перенести и на квартиру.
Как спланировать электрику в доме
Если Вы планируете этот этап самостоятельно, то есть без участия специалиста-дизайнера, то обозначьте для себя следующие факторы которые будут основополагающими:
- безопасность
- комфорт
- эстетика интерьера
- расстановка мебели и бытовой техники
- кол-во и назначение розеток, выключателей, светильников
- пересечение со смежными коммуникациями
Держать в уме и учитывать эти факторы, надо будет на протяжении всего цикла ремонта от планирования до окончания реализации электроснабжения Вашего жилья. План электрики при ремонте или новом строительств
С чего начать. Разобьем свое планирование на шаги и далее обсудим каждый из них в отдельности более подробнее.
1. План помещений
Чтобы спланировать электрику нам нужна основа. Надо начертить план Вашего жилья. Сделать это можно либо с помощью компьютерных программ (если владеете), либо от руки на листе бумаги. Идеальным будет взять план квартиры или дома из Тех.паспорта, в нем уже будут соблюдены соразмерность и масштаб. Если Вы просто скопируете или отсканируете его, то нам будут мешать размерные линии, цифры, буквы и другие обозначения и в таком случае нужно “почистить” план от всего этого, так как нам понадобится только планировка. Сделать это можно в любом графическом редакторе.
Дальше определим назначения помещений (экспликация). Экспликацию помещений оформим в виде таблицы и расположим рядом с чертежом плана, пусть будет всегда на виду. Когда помещений много она позволяет быстрее ориентироваться на плане при работе с подрядчиками. И последнее в этом шаге – обозначим на плане направление открывания межкомнатных дверей. План электрики при ремонте или новом строительств
Планировка готова, она будет основанием для подготовки нашего плана электрики.
2. Расположение мебели и бытовых электроприборов
Итак мы подготовили планировку. Что дальше. А дальше надо продумать свой комфорт в доме на ближайшие десятка полтора, а то и два лет. Это значит что надо определить места расположения мебели и бытового оборудования в помещениях Вашего жилья и нанести их на план. Это нужно для понимания того где в дальнейшем, будут находиться розетки, выключатели, светильники, электровыводы для прямого подключения электроприборов.
Этот этап наверное самый трудоемкий. Ведь надо продумать все мелочи и детали, но потрудившись и потратив приличный объем времени единожды, Вы избежите переделок на этапе ремонтных работ и после их завершения. Чтобы не случилось ситуации когда после ремонта, при установке например заказанного кухонного гарнитура оказалось что розетка для духового шкафа, холодильника или вытяжки не находится в том месте где она должна быть, либо вообще отсутствует. А в спальне например, у Вас нет возможности выключить основной свет или зарядить телефон около кровати..ну и т.п. в других помещениях.
При нанесении на план мебели и оборудования важно соблюдать пропорциональность габаритных размеров мебели относительно размеров помещений. Лучше всего уже на этом этапе определиться с будущим выбором и остановиться на конкретных моделях мебели для их будущего приобретения. Так же рекомендую заказать проект кухонного гарнитура в специализированной организации и после внесите его на план.
В итоге должно получится примерно так:
В таком виде нам понадобятся три экземпляра плана. Почему. План электрики при ремонте или новом строительств
Потому что для удобства нанесения и восприятия мы произведем разделение нашей будущей электрики на группы, то есть у нас будут два плана:
- план освещения
- план розеток
3. Кол-во и назначение розеток, выключателей, светильников бытовой техники – условно “электроточек”
Теперь, учитывая особенности интерьера, удобство будущего использования и расположения мебели будем определять назначение и места расположения электроточек. План электрики при ремонте или новом строительств

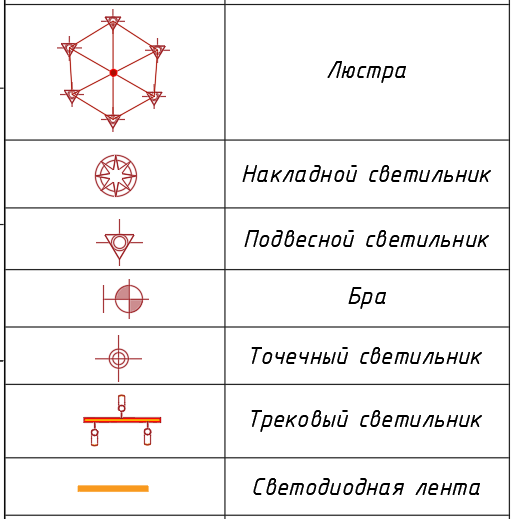

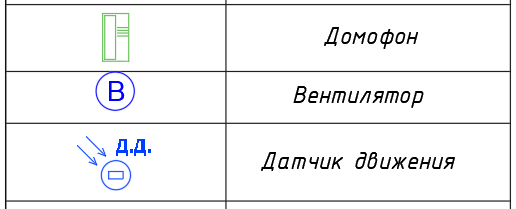

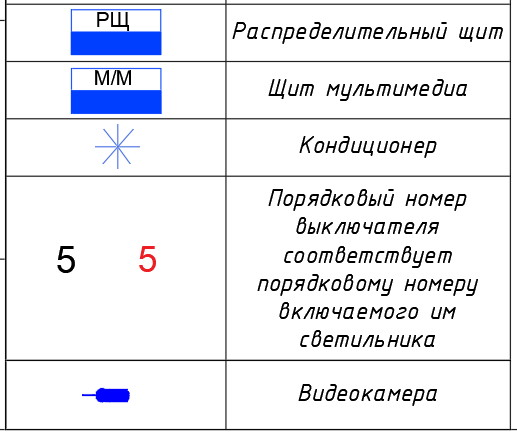

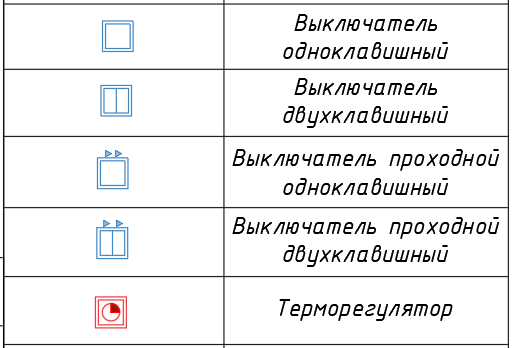

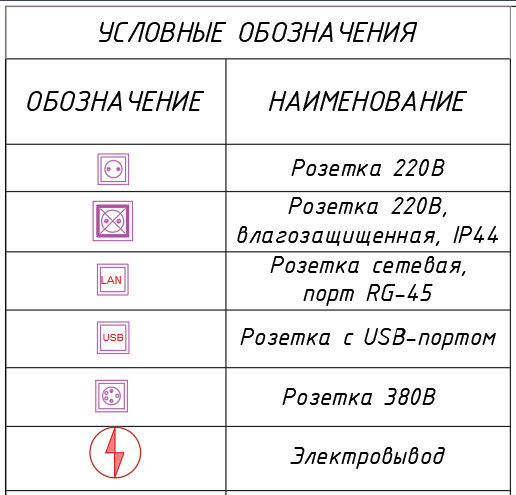

Условные обозначения
Электроточки на план будем наносить в виде условных обозначений, например:
Вход
Начнем с входной группы. Что нам здесь нужно? План электрики при ремонте или новом строительств
Естественно освещение, то есть на плане нужно расположить светильники и выключатели. Так как это частный дом, то здесь можно продумать где и какие светильники будут расположены и каким способом будет организовано их включение включение.

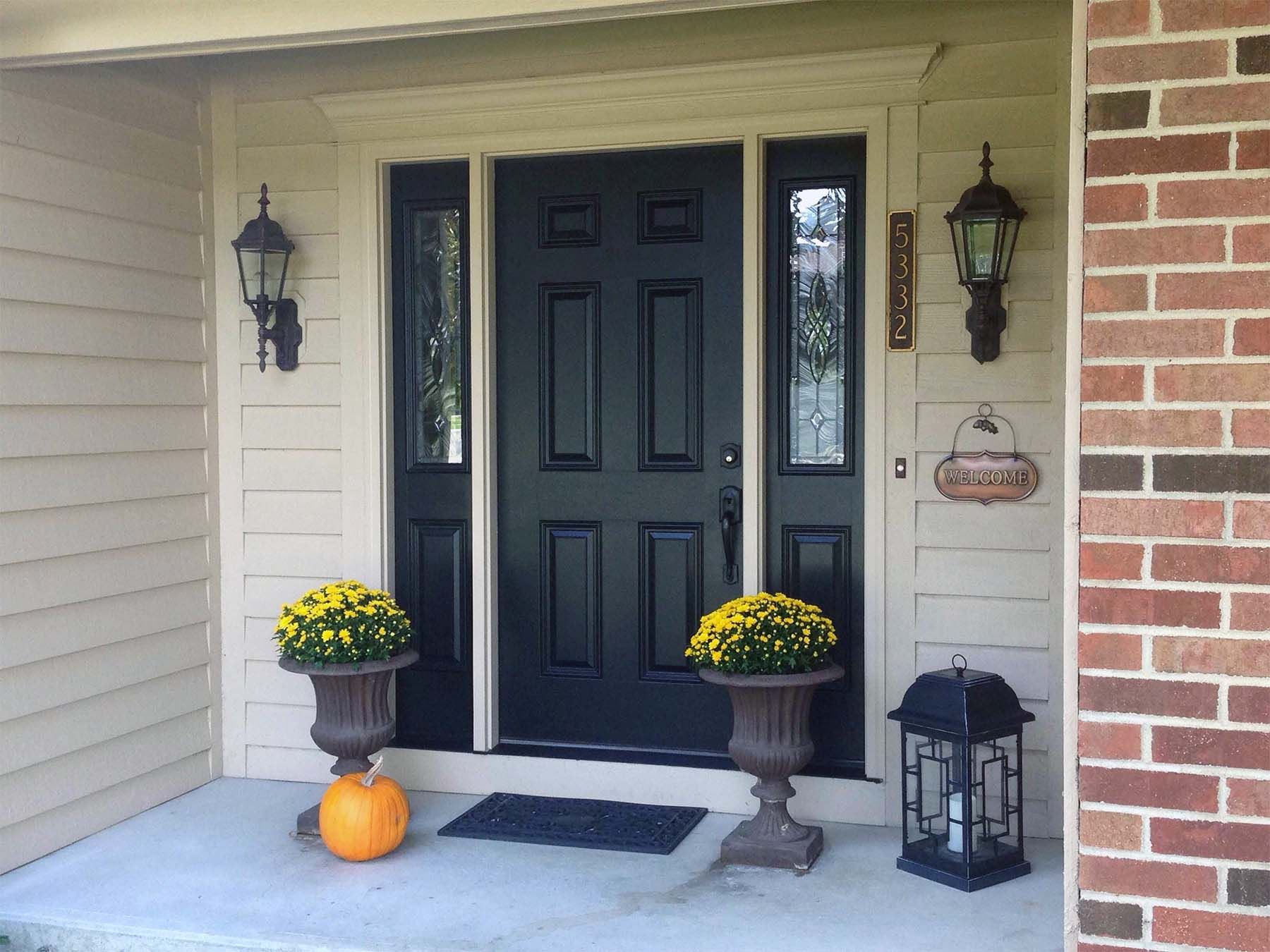

На свой вкус я предложу два типа освещения. По сторонам от входной двери расположу настенные светильники они будут дежурным светом для освещения в момент входа-выхода из дома или в дом. Включатся он будет датчиком движения.

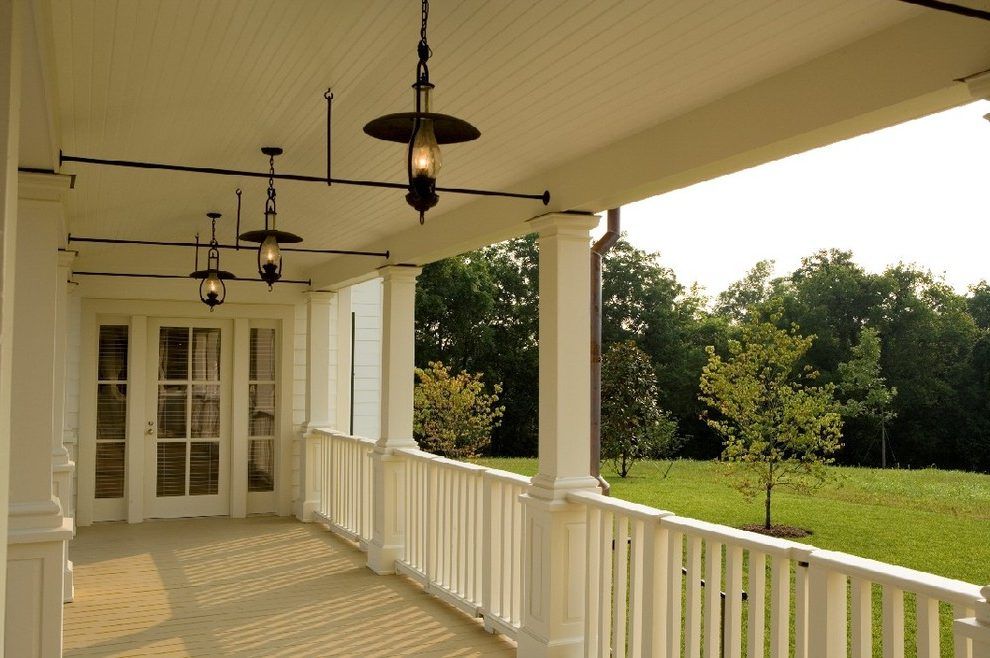

Основным светом будут потолочные подвесные светильники. Ввиду того что терраса имеет два направления для входа и ее длина порядка 9 метров, то есть достаточно продолжительное, я предусмотрю их включение/выключение с двух мест. Это делается для удобства. Вышли из дома включили, спустились с террасы выключили.
На плане освещения мы будем распределять свет на группы включения. Будем по порядку присваивать одинаковый номер выключателю и светильнику, чтобы было понятно какой выключатель каким светильником управляет .

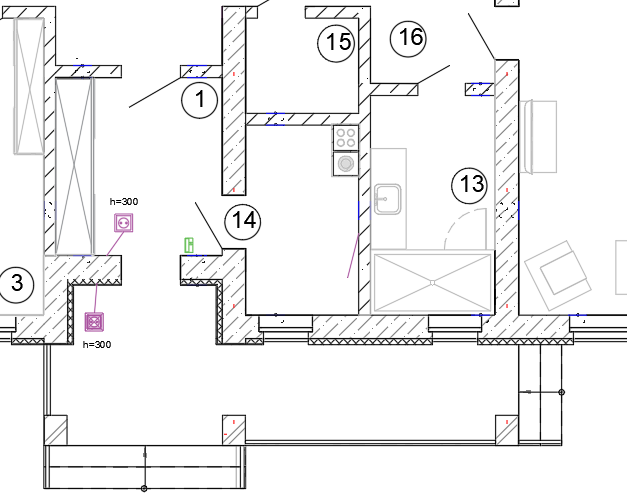

Розетки. Опять таки, так как это частный дом, то практика подсказывает необходимость уличной/фасадной розетки, чтобы при необходимости можно было подключиться к ней, а не тянуть удлинитель из помещений дома. План электрики при ремонте или новом строительств

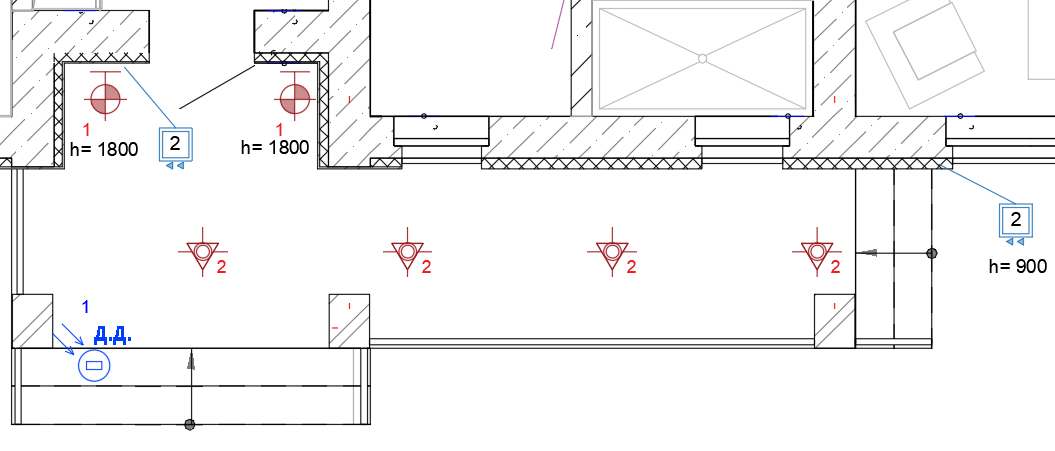

Все это нанесу на наши планы освещения и розеток:
-

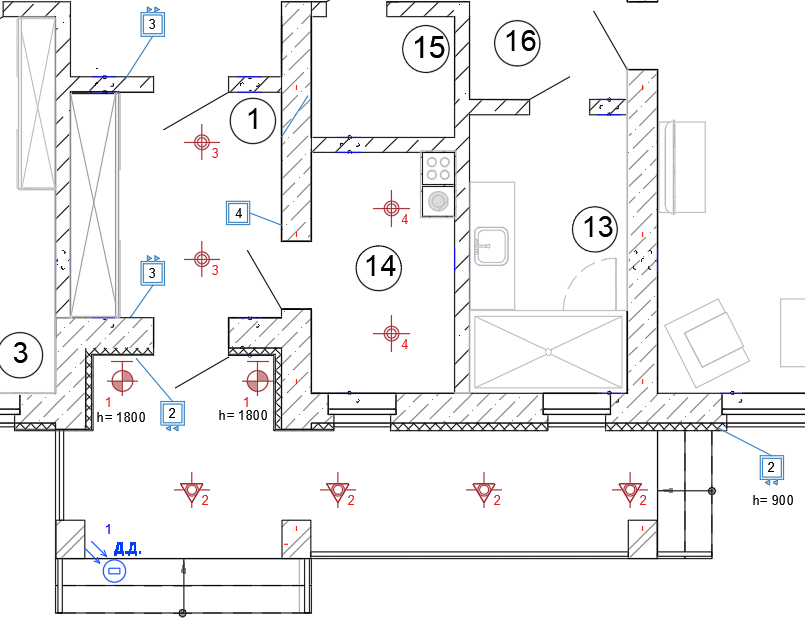

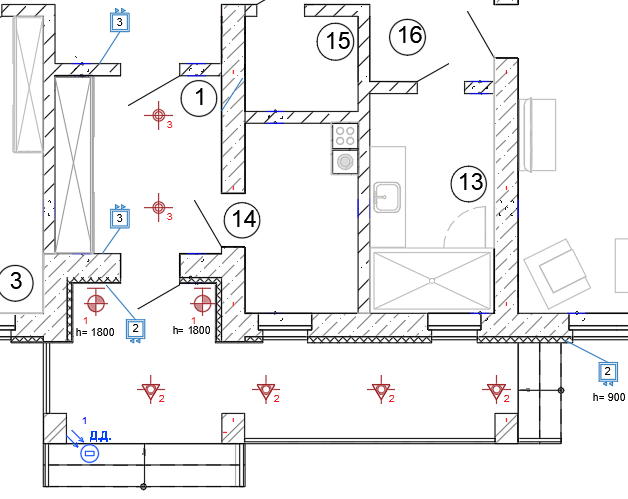

- ПЛАН ОСВЕЩЕНИЯ
-

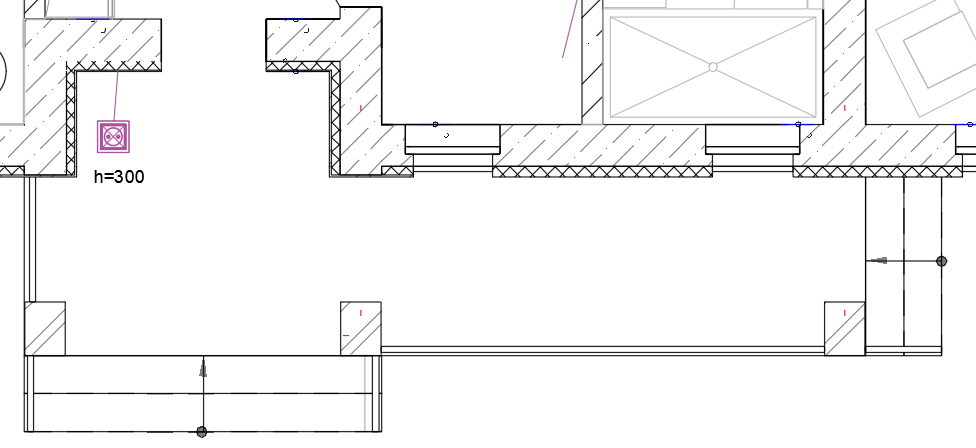

- ПЛАН РОЗЕТОК
Определение геометрических привязок мы выполним в конце.
Тамбур
Далее согласно экспликации пойдем по порядку. План электрики при ремонте или новом строительств
В тамбуре при размещении светильников мы учтем размер который будет занимать шкаф для верхней одежды и обуви, так как он “съест” некоторый объем пространства в помещении.
То есть разместить светильники нам надо будет не по центральной оси самого помещения, а со смещением, так чтобы центральная ось проходила относительно оставшегося пространства за вычетом размера шкафа.
На мой вкус, в тамбуре будет приемлемым установка точечных светильников.
Выключатель разместим справа от двери при выходе из помещения. Так как это помещение изолированное дверью при входе в гостиную, то для удобства выключения применим второй выключатель на эту группу светильников и расположим его при входе в гостинную с обратной стороны.
Необходимость наличия розетки в этом помещении спорная, но я все-таки бы поставил ее здесь.
Разместить ее можно на одной оси (по вертикали) с выключателем либо в другом месте, в зависимости от назначения. В тамбуре, розетка обычно используется для пылесоса, сушилки обуви или др.. В моем случае она будет “дежурной”. Да, может она и понадобиться раз в год, но зато никаких удлинителей путающихся подь ногами.
Котельная
Из тамбура есть вход в котельную. Это помещение – технический узел/центр нашего дома из которого будет происходить электро/тепло/водораспределение, то есть это сердце коммуникаций.
Если по освещению здесь все просто – это выключатель и светильник, то с размещением розеток надо поработать. Дело в том, что в это помещение будут заводиться с улицы, а также из него будут выходить для распределения по дому линии электропроводки ( в том числе и слаботочные), водопровода, теплоносителя, газоснабжения. А это значит что в этом помещении будут сосредоточены:
- распределительный электрический щит
- щит мультимедиа для слаботочных сетей (модем, видеорегистратор, трансформаторы)
- газовый котел и газоанализатор
- химводоочистка (так как вода берется из скважины)
- насосная группа для сетей отопления
Это минимальный набор оборудования для частного дома. В дополнении к этому могут быть: вентиляция/рекуперация, управление водоотведением, управление ландшафтным поливом и освещением и т.д. и т.п., соответственно желанию и возможностям домовладельца.
Итак, для начала надо определить места расположения оборудования. По части узлов отопления и водопровода рекомендую проконсультироваться с подрядчиками-сантехниками. Они определят места расположения оборудования и укажут точку куда подвести электропитание.

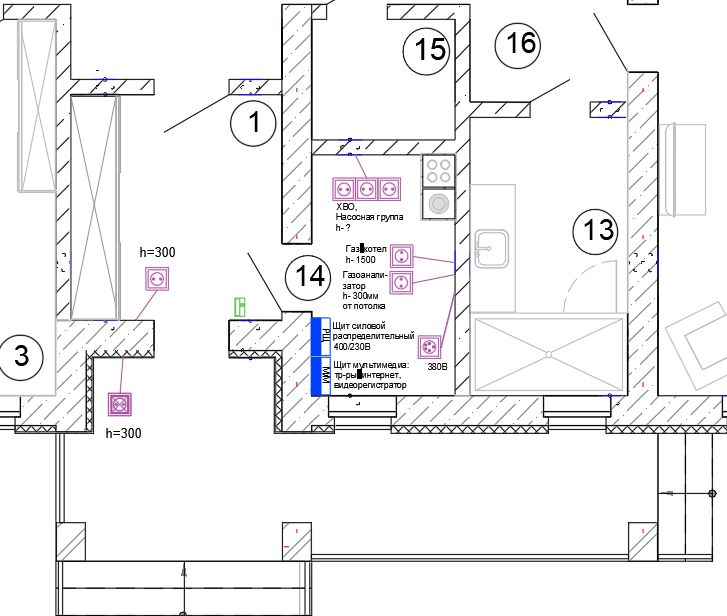

В соответствии с их указаниями размещаем на плане розетки в нужном количестве и добавляем описание по принадлежности. Для освещения я применю точечные светильники. Не забываем, по ходу нанесения на план, определять принадлежность к группе включения освещения. Напомню – присваиваем одинаковый номер выключателю и светильнику, чтобы было понятно какой выключатель каким светильником управляет .
Ну и на данном этапе определяем место расположения РЩ (распределительных щитов).
Далее переходим к жилой части дома. Выходим из тамбура и далее будем оформлять помещения выбрав направление своего движения не по нумерации помещений указанных в экспликации, а так скажем по принципу правой руки. А это у нас коридор для прохода в спальные комнаты и санузлы.
Коридор
В коридоре, в качестве освещения применим “ночной свет” – что это? Это маломощные светильники расположенные на уровне плинтуса, сигнал для включение которых подает датчик движения. Такой тип освещения удобен тем, что когда человек выходя из спальных комнат в санузел в ночное время, во первых не ищет в потемках выключатель, а во вторых, не получает в сонные глаза, привыкшие к темноте, яркий световой поток “верхнего света” вызывающего неприятные ощущения.
А в начале, в пространстве перед входом в коридор разместим светильник подвесного типа. Выключатель расположим в одном блоке с проходным выключателем из тамбура. Этот светильник вроде бы как и не нужен, но не применив его мы получаем неосвещенную зону между этими помещениями. Будет как вспомогательный. План электрики при ремонте или новом строительств
Сколько нужно розеток на это помещение решать Вам индивидуально. По нормативам так достаточно одной, нужно ли больше и для чего они решать Вам. Я же размещу три, для наглядности, но по факту больше одной бы не делал.

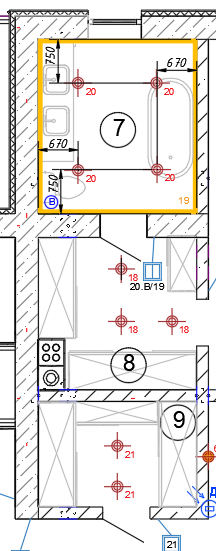

Туалет и Душевая
В этих помещениях предусмотрим точечные светильники со степенью защиты IP65. Еще лучшим решением использовать светильники с напряжением не 220В, а 12/24 В, ввиду того, что эти помещения являются влажными. Влага является токопроводящей средой, а при проектировании электроснабжения первостепеннейшая задача состоит в том, чтобы обезопасить человека от поражения электрическим током. Напряжение 220В смертельно опасно для человека, а 12В или 24В не принесут вреда здоровью или жизни человека.
Выключатели в обоих помещениях будут двухклавишными. Одной клавишей будет включаться свет, второй вытяжной вентилятор. План электрики при ремонте или новом строительств
В Душевой, в районе зеркала разместим розетку со степенью защиты IP65, для фена. Если фен предусмотрен стационарный, то вместо розетки обеспечим вывод кабеля с запасом длины, для его последующего прямого подключения.

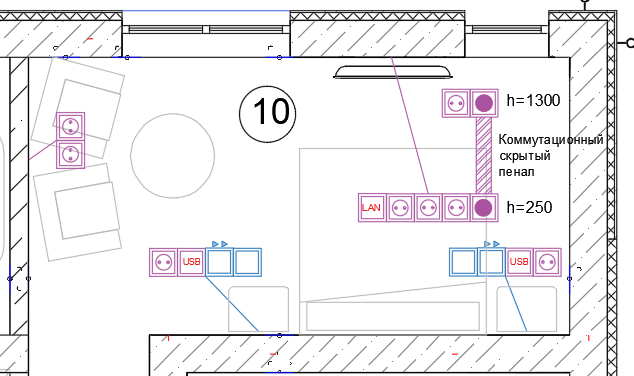

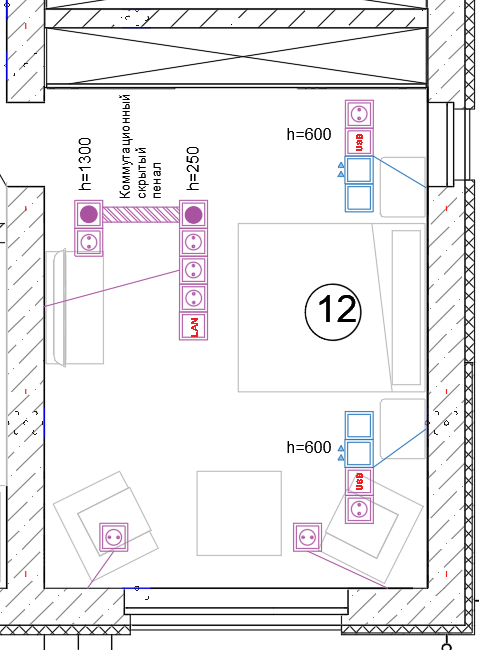

Спальни
Определяющим фактором при размещении розеток, выключателей и светильников является расстановка мебели в этих помещениях. Кровать, шкаф, туалетный столик и т.п. План электрики при ремонте или новом строительств
В основном, в спальне, производится стандартная комплектация электроточек:
- прикроватные розетки 220в или с разъемом USB для зарядки гаджетов, либо и то и другое
- прикроватные выключатели для и прикроватных светильников типа бра или подсветки у изголовья
- ТВ – зона
- основное освещение
- вспомогательное или ночное освещение (светодиодная подсветка)
- вспомогательные розетки
- кондиционер
Для примера, мы нанесем на план более или менее стандартный вариант для всех трех спален, а далее все на вкус и возможности Заказчика, либо опираясь на предложения и фантазии проектировщика-дизайнера.

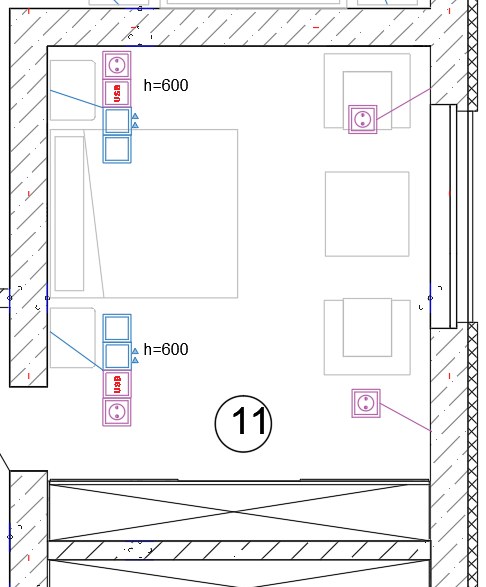

В зоне прикроватных тумбочек разместим блок из выключателей основного света и бра. Выключатели основного света будут управляться с трех мест при входе, справа и слева от кровати.
В эти прикроватные блоки добавим по одной розетке 220В и с разъемом USB. Также предусмотрим розетки для ТВ-зоны и пару вспомогательных в нужном месте в помещении.
Личный санузел. Гардероб. Постирочная
В санузле, в спальне, можно применить два типа освещения – основное, в виде точечных светильников и подсветку в виде светодиодной ленты по периметру помещения. Подсветку можно использовать в ночное время, либо на время когда человек захочет после работы расслабиться и отдохнуть принимая ванну, и приглушенный свет будет создавать определенные стиль и обстановку для этого.
В гардеробе и постирочной достаточно верхнего света.

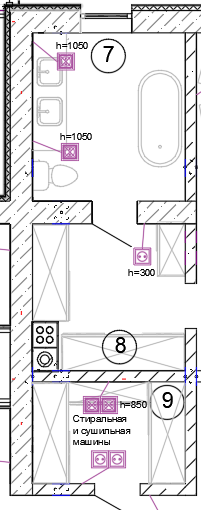

Розетки в санузле разместим в районе зеркал и умывальников.
В гардеробе под выключателем.
В постирочной предусмотрим розетки для стиральной и сушильной машин, а также для утюга или гладильного оборудования.

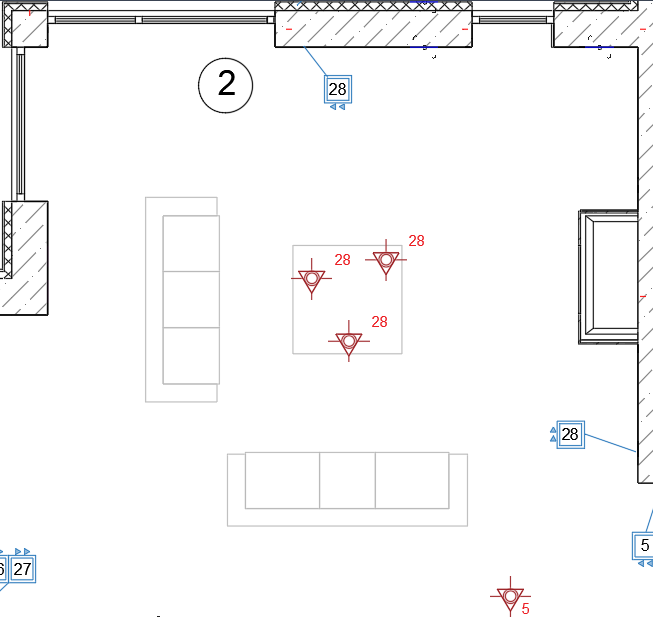

Гостиная
В гостинной, в центральной ее части расположим светильник. Светильник может быть такого типа который Вы пожелаете, здесь дело вкуса и возможностей. Для примера я остановлюсь на светильнике подвесного типа включающего в себя три совмещенных. Выключение будет производится с двух мест.

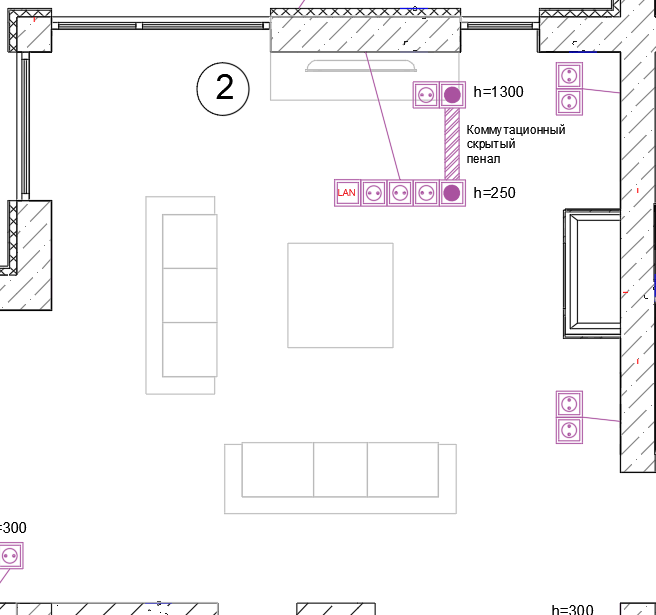

Розеточная группа будет состоять из вспомогательных по сторонам от камина и блока розеток для ТВ-зоны.
Для ТВ-зоны предусматривается скрытый кабель канал для невидимой прокладки коммутационных проводов соединяющих между собой аудио-видео систему.
